Проектування промислових об’єктів

ТОВ «Компанія Центр ЛТД» 10 років працює  у сфері проєктування.

Для Вас ми забезпечуємо:

  • аналіз ділянки під будівництво, формування звіту про стан ділянки та підключення до інженерних мереж, інженерні вишукування (геодезичні, геологічні, гідрогеологічні);
  • адаптацію технологій та іноземних проєктів відповідно до державних будівельних норм України;
  • містобудівний розрахунок;
  • ескізний проєкт намірів забудови;
  • попереднє визначення основних техніко економічних показників забудови (ТЕО)
  • проєктування промислових об’єктів та споруд стадій П,Р,РП ;
  • аналіз існуючих проєктів, оптимізація прийнятих рішень;
  • аналіз витрат на реалізацію проєкту;
  • підготовку та супровід пакету документів для отримання дозволів;
  • інженерно – будівельне консультування;
  • авторський нагляд за станом будівництва та реконструкції.

Маємо великий досвід проектування промислових об’єктів у таких сферах, як: машинобудування, логістика, харчопереробного та сільськогосподарського профілю (м’ясокомбінати та м’ясопереробні підприємства; сирзаводи; рибні цехи; консервні цехи; складські споруди; холодильники та компресорні цехи; споруди по зберіганню, переробці фруктів та овочів; комбікормові заводи; цехи виробництва олії; тваринницькі ферми), допоміжні споруди для обслуговування виробництва котелень водогрійних та парових, трансформаторні підстанції, автоматичні насосні станції протипожежного призначення, дезбар’єри, повітряні компресорні, та інших інженерних споруд.

Завданням ТОВ «Компанія Центр ЛТД» є розробка проєкту з метою забезпечення:

  • досягнення цілей власника
  • безпеки працівників на виробництві
  • сталого розвитку для довкілля
  • максимальної продуктивності нового промислового об’єкту.

Наші спеціалісти розробляють проєктно-кошторисну документацію за такими стадіями:

  • техніко-економічне обґрунтування, розрахунок;
  • ескізний проєкт;
  • проєкт;
  • робочий проєкт;
  • робоча документація.

Техніко-економічне обґрунтування, розрахунок ( ТЕО, ТЕР)

ТЕО необхідне для об’єктів виробничого призначення, які потребують детального обґрунтування відповідних рішень та визначення варіантів і доцільності будівництва чи модернізації об’єкта. ТЕР застосовується для технічно нескладних об’єктів виробничого призначення.

ТЕО (ТЕР) узагальнює потужність виробництва, номенклатуру та якість продукції, кооперацію виробництва, забезпечення сировиною, електро- та теплоенергією, водою і трудовими ресурсами, враховуючи вибір конкретної ділянки для будівництва, кошторисну вартість будівництва і головні техніко-економічні показники. ТЕО після погодження (схвалення) при тристадійному проєктуванні або затвердження ТЕР при двостадійному проєктуванні за встановленим порядком є підставою для розробки наступної стадії проєктування.

Ескізний проєкт

Ескізний проєкт розробляється для принципового визначення вимог до містобудівних, архітектурних, технологічних і функціональних рішень об’єкта.

Ескізний проєкт відображає розташування об‘єкта на ділянці, архітектурні рішення, технологічні рішення, попередні обрахунки всіх інженерних мереж та оцінку впливу на навколишнє середовище. В складі ескізного проєкту для обґрунтування прийнятих рішень по завданню Замовника є схеми інженерного забезпечення об’єкта, розрахунки кошторисної вартості та обґрунтування ефективності інвестицій, містобудівне обґрунтування розташування об’єкту.

Проєкт

Стадія Проєкт (П) розробляється для визначення містобудівних, архітектурних, художніх, екологічних, технічних, технологічних, інженерних рішень об’єкта, кошторисної вартості будівництва і техніко-економічних показників.

Розділи П необхідно подавати у чіткій і лаконічній формі без надмірної деталізації у складі та обсязі, достатньому для обґрунтування проєктних рішень, визначення обсягів основних будівельно-монтажних робіт, потреби в обладнанні, будівельних конструкціях, матеріальних, паливно-енергетичних, трудових та інших ресурсах, положень з організації будівництва, а також визначення кошторисної вартості будівництва.

Матеріально-технічні ресурси окремих конструктивних елементів можуть бути визначені за відповідними аналогами без виконання конструктивних розрахунків. Проєкт (П) підлягає погодженню, що є підставою для розробки наступної стадії проєктування.

В стадії (П) розробляються наступні розділи:

  • Загальна пояснювальна записка;
  • Генеральний план і транспорт;
  • Технологічні рішення;
  • Архітектурно-будівельні рішення;
  • Опалення і вентиляція;
  • Водопостачання і каналізація;
  • Теплопостачання;
  • Газопостачання;
  • Повітропостачання;
  • Холодопостачання;
  • Міжцехові технологічні комунікації;
  • Електропостачання та електроосвітлення;
  • Автоматизація і КіП;
  • Системи зв‘язку;
  • Системи автоматичного пожежогасіння та пожежної сигналізації, інші протипожежні заходи;
  • Оцінка впливу на довкілля ОВД або ОВНС;
  • Проєкт організації будівництва;
  • Кошторисна документація.

Стадія Робоча документація, робочий проєкт (РП)

Стадія «Робоча документація» (РД) розробляється на основі та по рішеннях попередньо затвердженої стадії «Проєкт» (П) для виконання будівельно-монтажних робіт.

Об’єм і деталізація робочих креслень повинні бути доведені до мінімально необхідних об’ємів

Вихідні дані для імпортного обладнання та креслення на обладнання індивідуального виготовлення проєктувальнику видаються Замовником до початку розробки робочої документації.

В склад РД для будівництва повинні входити:

  • Генеральний план і транспорт;
  • Технологічні рішення;
  • Архітектурно-будівельні рішення;
  • Опалення і вентиляція;
  • Водопостачання і каналізація;
  • Теплопостачання;
  • Газопостачання;
  • Повітропостачання;
  • Холодопостачання;
  • Міжцехові технологічні комунікації;
  • Електропостачання та електроосвітлення;
  • Автоматизація;
  • Системи зв’язку;
  • Системи автоматичного пожежогасіння та пожежної сигналізації, інші протипожежні заходи;
  • Паспорт оздоблювальних робіт;
  • Кошторисна документація;
  • Специфікація обладнання, виробів та матеріалів;
  • Опитувальні листи і габаритні креслення на відповідні види обладнання та виробів.

Ми розробляємо усі розділи проєкту та супроводжуємо проходження експертизи проєктної документації в органах державного нагляду та контролю.

Під час виконання проєктної документації фахівці ТОВ «Компанія Центр ЛТД» звертають увагу на такі важливі питання:

  1. Оптимальний проєкт будівлі.

Перше, про що варто задуматись при будівництві промислового об’єкту – те, як спроєктувати простір задля забезпечення оптимальної потужності та ефективності. Розташування офісних приміщень, обладнання, зберігання, відправлення, отримання сировини матиме значний вплив на робочий процес. Саме тому проєкт Вашої будівлі має першорядне значення. Щоби створити ідеальний макет, для Вас ми чітко припрацьовуємо послідовність операцій, що відбуваються на об’єкті, враховуючи виготовлення, доставку та отримання. Архітектор проєкту  розробляє ефективний макет, який дозволяє уникнути неефективності виробництва.

  1. Легкий в’їзд та виїзд для Вашої зручності.

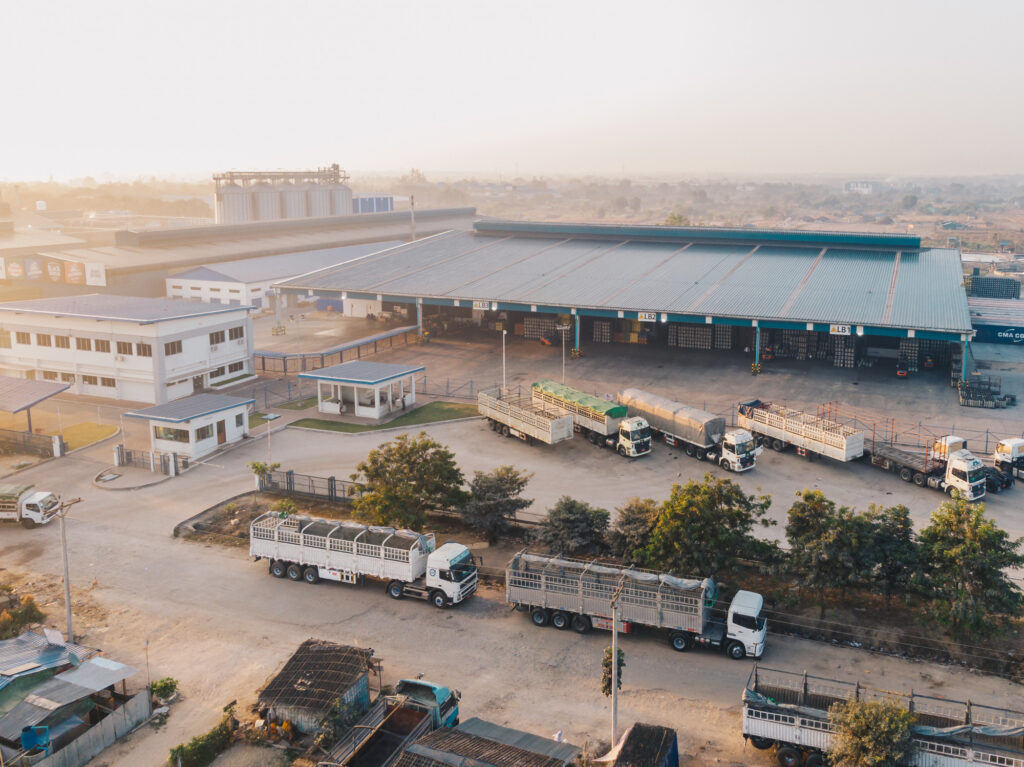

Наявність продуманого плану ділянки для легкого в’їзду та виїзду вантажівок (завезення матеріалів) є ключовим фактором для безперебійного виробництва, складування або розподілу. Ваша зона доставки та отримання є одним з найцінніших об’єктів нерухомості у Вашій будівлі, оскільки більшість всього проходить через цей простір. Якщо Ви хочете завантажувати вихідні транспортні засоби під час отримання вхідних вантажів, у зоні підходу до рампи буде потрібно місце для маневрування кількома великими транспортними засобами. Іншими словами, проєктування потоку транспорту для двостороннього руху є важливим етапом в процесі проєктування об’єкту.

  1. Визначення оптимальної висоти будівлі.

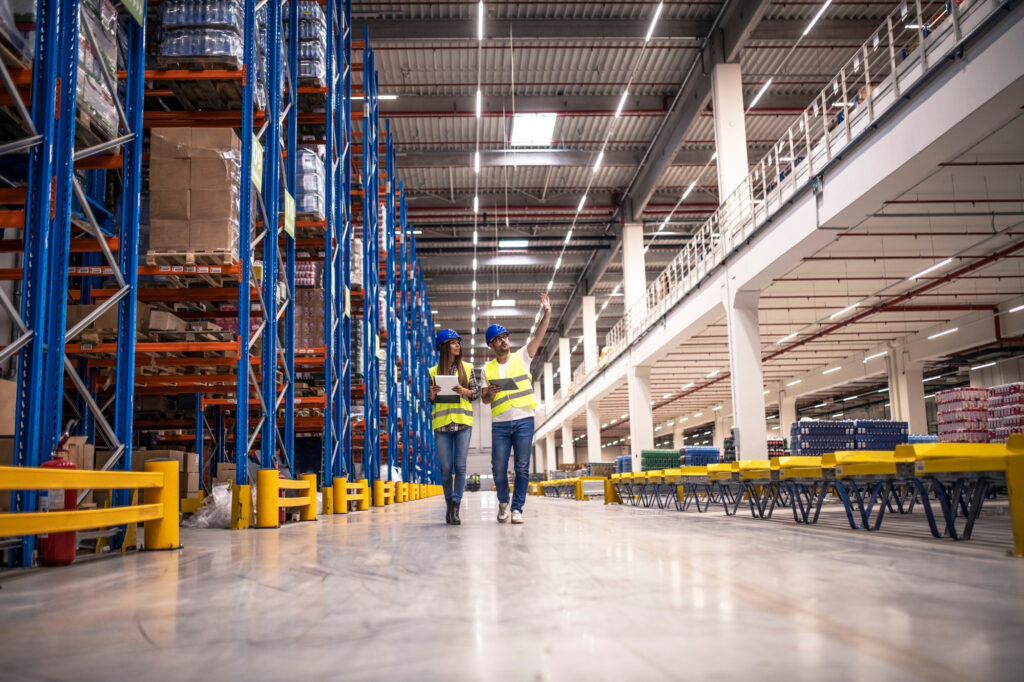

На виробничих потужностях часто розміщується масивне обладнання та використовуються підвісні конвеєри для виробничих операцій. Склади та розподільні центри, як правило, включають високі стелажі для піддонів і потребують місця для вилочних навантажувачів та інших внутрішніх транспортних засобів. Якщо у Вашого об’єкту занадто низька стеля, Вам знадобиться більший розмір будівлі для зберігання та обладнання, замість того, щоб використовувати чітку висоту штабеля. Отже, адекватна висота та ширина стелі для розміщення всіх видів обладнання та пересування є ще одним важливим фактором промислового будівництва.

  1. Армування для великих навантажень.

Виробничі та складські будівлі неминуче стикаються з надважкими навантаженнями, а також з різкими хімічними речовинами. Найважливішим аспектом будівництва є встановлення опорних панелей та вибір підлогових покриттів, які витримають навантаження. Через надзвичайний тиск, який обладнання та промисловий транспорт може чинити на фундамент та підлоги, для промислових конструкцій зазвичай потрібні бетонні фундаментні плити. Залежно від використання будівлі може знадобитися фундамент, що складається з бетонних опор або балок, які несуть вагу важкого обладнання. Крім того, важливим є тип внутрішнього покриття підлоги. Виробничі приміщення вимагають твердого заповнюваного бетону, який витримує тиск і напругу великої ваги та руху. Фінішне покриття повинно бути товстим, міцним і хімічно стійким.

  1. Правильна вентиляція.

Добре спроєктована система вентиляції буде рухати повітря з відповідною швидкістю, видаляючи непотрібне забруднення. Це зменшує кількість нещасних випадків на виробництві. Правильно спроєктовані промислові вентиляційні системи зменшують ризик забруднення навколишнього середовища, запобігають виникненню пожеж та захищають працівників від теплового удару.

  1. Достатнє освітлення.

Освітлення – це простий аспект, який можна пропустити при проєктуванні промислового приміщення, адже велика площа виробничого приміщення або складу вимагає великої кількості світла. Наші проєктанти підберуть найкращий для Вас варіант, де Ви зможете максимально ефективно використовувати природне світло.

ТОВ «Компанія Центр ЛТД» забезпечує професійне проєктування промислових об’єктів. Ми розуміємо унікальні особливості та довгострокові перспективи Вашого бізнесу –  від розробки проєкту до безпеки Ваших працівників та довкілля.

Наш досвід та відповідальний підхід до проєктування забезпечує Ваш успіх у планованій діяльності.

З нами ви економите час та гроші, отримуючи якісний та очікуваний результат!
